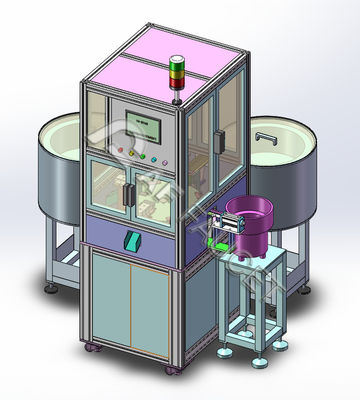

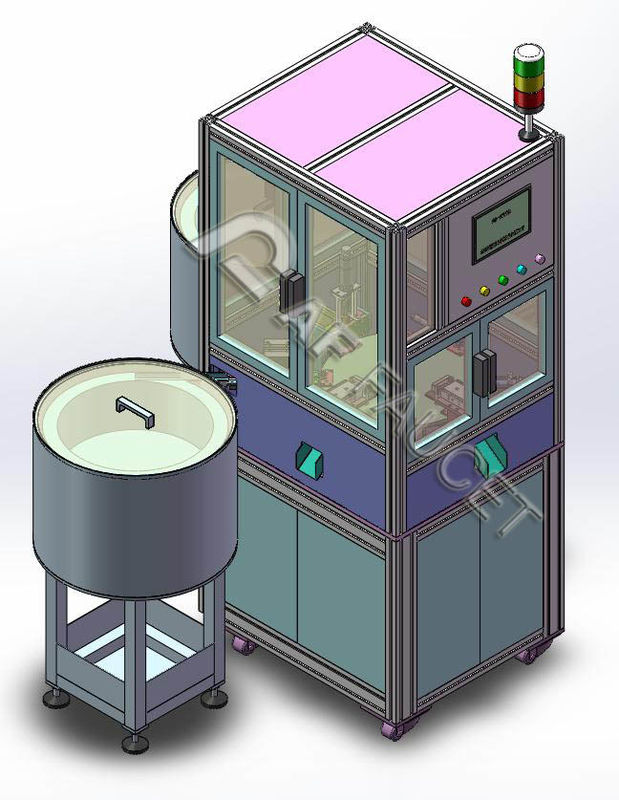

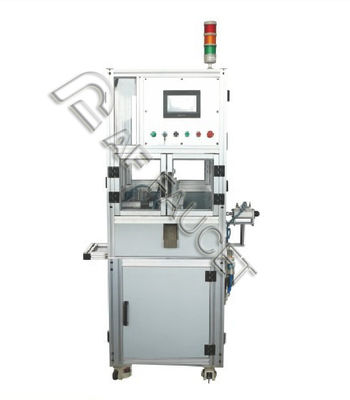

RTAF-CA009-HFHR-کرامک شیر کارتریج دستگیره روتور به طور خودکار جمع آوری ماشین

مقدمه

این ماشین به طور انحصاری طراحی شده می تواند پایه، دستگیره و پین را جمع آوری کند. به طور خودکار سطح بندی و شکل گیری، تغذیه، مونتاژ، تخلیه و غیره. برنامه HMI پایدار و آسان برای عملیات و کنترل.

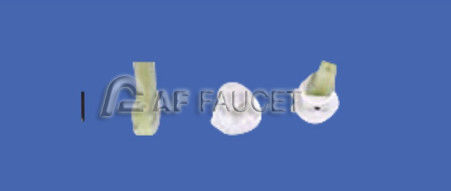

1. این خط مونتاژ مناسب برای φ25، φ35، و φ40 mm کارتریج سرامیکی پایه، دسته، و پین مونتاژ است.

2. کار مستقر ، کار کردن تا 20 ساعت بدون توقف

3زمان چرخه: 2.5S / واحد 10000 مجموعه / 8 ساعت

4. اين خط مونتاژ با تكنولوژي سبز و دوستانه با محیط زیست است

روش های جمع آوری

1# پایه را جمع کنید

2# دسته جمع کنید

3# خالی شدن

4# جمع آوری پین

5# تشخیص

6# ایستگاه تخلیه محصولات واجد شرایط

7# شغل خالی

8# ایستگاه تخلیه محصولات غیر واجد شرایط

ماژول های کلیدی

1. سیستم سطح بندی و شکل دهی: شامل یک صفحه ذخیره سازی، پایه، کنترل کننده و غیره است. تمام 3 قسمت به طور جداگانه به محل اشاره شده توسط صفحات تغذیه مستقل حمل می شود.

2 سیستم تغذیه: سیلندر، ساختارهای مکانیکی و غیره. مکانیسم تغذیه قطعات را یک به یک به موقعیت تیز منتقل می کند و برای مونتاژ آماده می شود.

3. سیستم انتقال: شامل یک موتور، کنترل کننده، تکیه قطعه کار، موقعیت دهی فوتو الکتریکی و سایر قطعات مکانیکی است.سیستم سطح بندی و شکل دهی تمام محصولات را در گروه ها قرار داد و آنها را با سیستم تغذیه به مناطق موقعیت برای جمع آوری حمل کرد.

4. سیستم کار و کنترل: PLC + صفحه لمسی

محیط کار

دمای محیط کار: 0 ≤ 45 °C

رطوبت: 20 ≤ 90% RH

منبع برق: تک فاز 220VAC، 50Hz، 2KVA

هوا فشرده: 2 kgf/cm، تحمل: ±10%

مساحت نصب: 1400mmX1400mmX1900mm

هیچ منطقه مغناطیسی قوی و هیچ گاز مضر در کارگاه

ما خطوط سفارشی را با توجه به محصولات مشتری، خروجی تولید و طرح طرح کارگاه ارائه می دهیم، لطفا برای مشاوره رایگان با ما تماس بگیرید.
