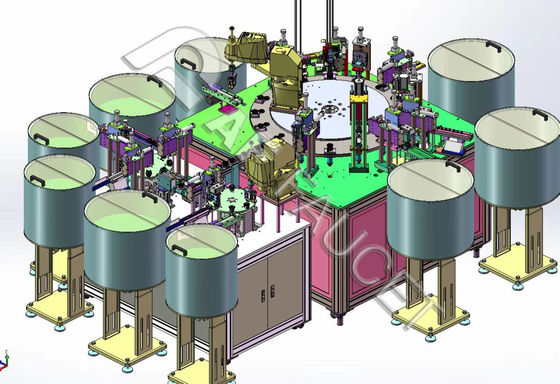

RTAF-CA004-F کارتریج فلت پا نل به طور خودکار مونتاژ ایستگاه کار

این یک ایستگاه کاری واقعی برای یک خط مونتاژ کاملا اتوماتیک است ، از جمله دریچه های هسته ای صاف و حلقه های مهر و موم خارجی O.
کل این فرآیند فقط توسط یک کارگر انجام می شود.

بهره وری: 500 تا 900 واحد در ساعت

قدرت کار: 220VAC، 2.5KW، حداکثر مصرف هوا: 0.12L/hr

اجزای اصلی الکترونیک

ربات: ژاپنی اپسون SCARA ((۴ اسپندل) ربات و دوربین

اجزای پنوماتیک FESTO یا مارک SMC.

سیستم کنترل: Omron PLC + صفحه لمسی 10 "

سنسورها: KEYECNE یا آلمانی SICK یا ژاپن OMRON

تقسیم کننده: مدل های دقیق

پروفایل: برند شانگهای Meike

پمپ های روغن: مارک چین

روش جمع آوری:

1# دیسک های سرامیکی (بالا)

2# موقعیت Dics

3# بارگذاری صفحه رانندگی

4# تثبیت صفحه رانندگی

5# روغن روی دیسک های سرامیکی

6# بارگذاری روتور

7# بارگذاری پوسته بدن

8# تثبیت پوسته بدن

9# عملیات مونتاژ مکانیکی

10# تخلیه محصول تمام شده

11# پایه پای بالا

12 # حلقه بزرگ O

13# پایه پای صاف

14# حلقه مهر و موم داخلی

15# بازرسی

16# دیسک های سرامیکی (پایینی/پایینی)

محیط کار

دمای محیط کار: 0 ≤ 45 °C

رطوبت: 20 ≤ 90% RH

منبع برق: تک فاز 220VAC، 50Hz، 6KVA

هوا فشرده: 3kgf/cm، تحمل: ±10%
حداکثر مصرف: 0.12 لیتر در ساعت

منطقه نصب: 3500mmX3500mmX1900mm

هیچ منطقه مغناطیسی قوی و هیچ گاز مضر در کارگاه

ما خطوط سفارشی را با توجه به محصولات مشتری، خروجی تولید و طرح طرح کارگاه ارائه می دهیم، لطفا برای مشاوره رایگان با ما تماس بگیرید.
