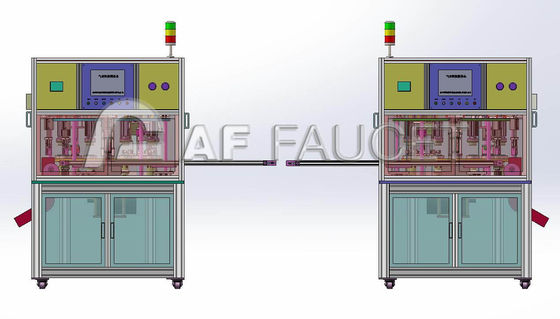

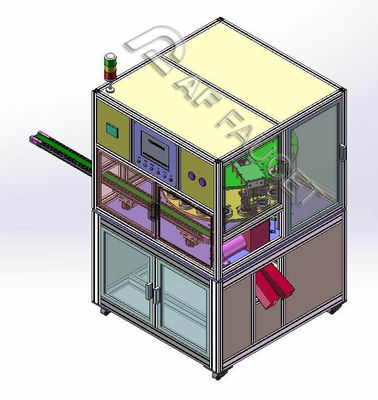

RTAF-CA006-HFI-ماشین بازرسی کاملا خودکار برای هسته های بلند و صاف دریچه پای

این دستگاه آزمایش به طور انحصاری برای تشخیص نشت هوا و گشتاور کارتریج های سرامیکی طراحی شده است.

• تشخیص فشرده سازی هوا (بررسی نشت هوا): گاز را به دریچه ورودی شیر وارد کنید. According to the micron air pressure difference detected by high precision and high sensibility devices to check if there is increased pressure in the sealing space and judge the air tightness performance.

• تشخیص تورک کارتریج: با سیستم سرو با سنسور و تورک چرخش هسته شیر برای تشخیص اینکه آیا محصول واجد شرایط است.

1کاربرد: بررسی کیفیت کارتریج سرامیکی 25/35/40 میلی متری (مدل های پای بلند و پای صاف): نشت، تورک و غیره

2. کار مستقر ، کار کردن تا 20 ساعت بدون توقف

3. زمان چرخه تست: 8 ثانیه، بسته به استاندارد تست مشتری. بهره وری: 3000 ~ 3400 مجموعه / 8 ساعت

4قطعات کار توسط دستکاری به خط گرفته می شود و زمان تشخیص داده شده بر اساس خواسته های مشتری سفارشی می شود.

5. اين دستگاه آزمايشي از روش هاي سبز و دوستانه با محیط زیست استفاده ميکنه

ماژول های کلیدی

1سیستم بارگذاری: این سیستم تغذیه شامل یک موتور، کمربند حمل و نقل، مکانیسم تقسیم، دستگاه تقسیم کننده، و غیره است. کارتریج ها و دسته ها در جهت مورد نظر توسط دستی قرار داده می شود،سپس به ایستگاه کاری Manipulator منتقل می شود، دستکاری کننده کارتریج ها را به ناحیه تشخیص می گیرد و کار بارگذاری را تکمیل می کند.

2سیستم تشخیص: ابزار نشت، تحلیلگر، ابزار جمع آوری داده، سنسور نیروی، سیستم سرو، فرستنده، جمع آوری کننده داده، نمایش داده و غیره،ابزار نشت و سنسور نیروی متغیرهای تشخیص داده شده را از طریق تحلیلگر به فرستنده منتقل می کنند.، جمع آوری کننده داده و غیره، داده های دریافت شده توسط فرستنده و سپس توسط پردازنده مرکزی PLC برای تکمیل فرآیند تشخیص شناسایی شده است.

3سیستم انتقال: این سیستم شامل یک موتور، تقسیم کننده، کنترل کننده، لوازم، موقعیت دهی فوتو الکتریکی و سایر قطعات مکانیکی است.

ج: دستگاه شروع به کار می کند، دستگاه تغذیه کارتریج ها را می گیرد و آنها را در ایستگاه بارگیری تقسیم می کند.

ب: پس از گذراندن تمام 7 ایستگاه تشخیصی: بازرسی نشت و گشتاور،دستگاه بارگیری محصول را می گیرد و آن را در یک منطقه واجد شرایط یا غیر واجد شرایط قرار می دهد و از طریق خط حمل و نقل به روش کار بعدی منتقل می شود.. "

4. سیستم عملیات و کنترل: PLC + صفحه لمس برای کنترل تمام داده های شناسایی شده.

محیط کار

دمای محیط کار: 0 ≤ 45 °C

رطوبت: 20 ≤ 90% RH

منبع برق: تک فاز 220VAC، 50Hz، 1.5KVA

هوا فشرده: 4 kgf/cm، تحمل: ±10%

مساحت نصب: 2000mmX1300mmX1900mm

هيچ ناحيه ي مغناطيسي قوي و گاز مضر در کارگاه وجود نداره

1. خط کنترل کیفیت اتوماتیک هسته های شیر (بررسی برای نشت هوا، سفتی و غیره)


2. سیستم کنترل و عملیات اصلی:

   برای نظارت بر روند کار کل خط تولید: میزان تولید برای هر ایستگاه کار

   نمودار کیفیت تولید

   آژيرها براي اشتباه کار کردن و شليک مشکلات براي هر ماژول و قطعه و غیره



ما خطوط سفارشی را با توجه به محصولات مشتری، خروجی تولید و طرح طرح کارگاه ارائه می دهیم، لطفا برای مشاوره رایگان با ما تماس بگیرید.
